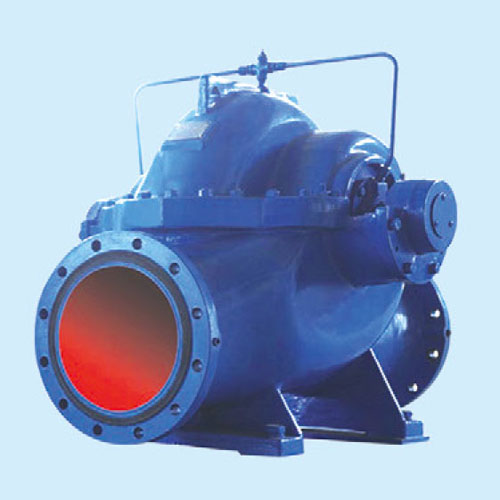

NS型臥式雙吸中開泵

一、產品概述

NS型單級雙吸中開式離心泵是我公司總結國內外優秀水力模型，廣泛吸收國內外同類產品先進的設計制造技術，根據國內市場實際需要開發的新型中開式雙吸泵。全系列泵型譜內各型號規劃更加科學合理，高揚程雙吸泵可以代替部分多級泵，大流量雙吸泵可以代替部分混流泵，優化匹配各水力尺寸，汽蝕和效率兼顧，滿足GB/T19762能效評價值，達到節能目標。結構再創新，運轉可靠維護方便、延長使用壽命，使中開式雙吸離心泵優秀泵型發揮更大效益。我公司目前生產的雙吸泵有46種型號，390個規格，處于節能和使用性能范圍考慮，一個型號有兩種葉輪，叫標準葉輪和窄葉輪，以更優性能滿足使用工況要求。本系列泵符合ISO2548C、GB3216、GB/T5657標準。

二、產品用途

本產品廣泛適用于城市給排水、城鎮供水；集中供熱系統給排水；鋼鐵冶金企業、石化煉油廠、制藥廠、造紙廠、油田、熱電廠、化纖廠、紡織廠、糖廠、化工廠、電站的給排水；工廠、礦山的消防系統給水、空調系統供水；農田排澇灌溉及各種水利工程。

三、工作條件

流量范圍：65~3870 m3/h

揚程范圍：6~230 m

溫度范圍：正常80℃，最高可達到130℃

工作壓力：￡3.0MPa，進口法蘭壓力均為1.0 MPa，也可選配。

介    質：清水或物理化學性質類似于清水的其他液體。

旋轉方向：從傳動端向泵看，泵的旋轉方向為順時針旋轉；根據需要也可以提供逆時針旋轉的泵。

密封水管部件：進口壓力＞0.03Mpa時不安裝。

四、型號說明

例如：NS200-Z 4-150

NS···········.··新型單級雙吸中開式離心泵

200··········.·..··水泵進水口直徑為200mm

4···················水泵葉輪名義比轉數的1/10，Z一窄葉輪，無乙為標準葉輪

150···········……葉輪外徑為150mm

電動機

1、Y2(YX3、YE3)系列低壓自扇冷鼠籠型三相異步電動機：380V、50Hz、IP44(IP54、IP23)，絕緣等級B或F，安裝形式為B3。

2、Y2(YX3、YE3)系列高壓自扇冷(或水冷)鼠籠型三相異步電動機：6kV/10kV、50Hz、IP23，絕緣等級B或F，安裝形式為B3。
